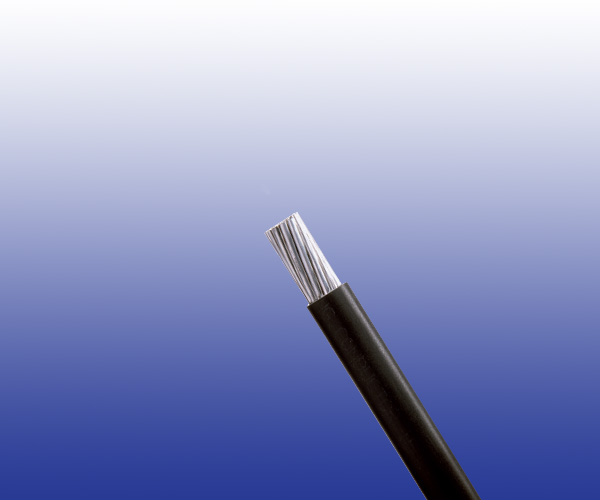

EME-SP-14-026标准450/750V低烟无卤单芯电缆
应用
该电缆用于铁路运输系统的固定电源或照明设施。
标准
- EME SP 14 026(BS 7211 的LUL 版本)
- UNE 211002
结构
- 导体：IEC 60228 class2 或class5 多股裸铜导体。
绝缘：低烟无卤。
在 20℃的电气特性
| 标称导体截面积 | mm² |
1.5 |
2.5 |
4.0 |
6.0 |
10.0 |
16.0 |
25.0 |
35.0 |
50.0 |
70.0 |
| 最大导体电阻(DC) | Ω/km |
121 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
0.524 |
0.387 |
0.268 |
| 额定电压 | KV |
0.45/0.75 |
|||||||||
| 标称导体截面积 | mm² |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
500 |
630 |
| 最大导体电阻(DC) | Ω/km |
0.193 |
0.153 |
0.124 |
0.0991 |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
| 额定电压 | KV |
0.45/0.75 |
||||||||
机械和热性能
- 最小弯曲半径：8×OD
温度范围：-25℃～ +85℃ ( 工作中) ；-10℃～ +70℃ ( 安装中)
尺寸和重量
线缆型号
|
线芯数量× 导体截面积 No.×mm² |
股数/ 导体直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
RF14026-ES07Z-U(AS)-450/750V-1G1.5 |
1 x 1.5 |
7/0.53 |
0.7 |
3.0 |
22 |
RF14026-ES07Z-U(AS)-450/750V-1G2.5 |
1 x 2.5 |
7/0.67 |
0.8 |
3.6 |
34 |
RF14026-ES07Z-U(AS)-450/750V-1G4 |
1 x 4.0 |
7/0.85 |
0.8 |
4.1 |
50 |
RF14026-ES07Z-U(AS)-450/750V-1G6 |
1 x 6.0 |
7/1.04 |
0.8 |
4.7 |
70 |
RF14026-ES07Z-U(AS)-450/750V-1G10 |
1 x 10.0 |
7/1.35 |
1.0 |
5.8 |
114 |
RF14026-ES07Z-U(AS)-450/750V-1G16 |
1 x 16.0 |
7/1.70 |
1.0 |
6.8 |
175 |
RF14026-ES07Z-U(AS)-450/750V-1G25 |
1 x 25.0 |
7/2.14 |
1.2 |
8.6 |
272 |
RF14026-ES07Z-U(AS)-450/750V-1G35 |
1 x 35.0 |
19/1.53 |
1.2 |
10.2 |
377 |
RF14026-ES07Z-U(AS)-450/750V-1G50 |
1 x 50.0 |
19/1.78 |
1.4 |
11.9 |
509 |
RF14026-ES07Z-U(AS)-450/750V-1G70 |
1 x 70.0 |
19/2.14 |
1.4 |
12.8 |
697 |
RF14026-ES07Z-U(AS)-450/750V-1G95 |
1 x 95.0 |
37/1.78 |
1.6 |
15.0 |
961 |
RF14026-ES07Z-U(AS)-450/750V-1G120 |
1 x 120.0 |
37/2.03 |
1.6 |
16.6 |
1203 |
RF14026-ES07Z-U(AS)-450/750V-1G150 |
1 x 150.0 |
37/2.25 |
1.8 |
18.5 |
1510 |
RF14026-ES07Z-U(AS)-450/750V-1G185 |
1 x 185.0 |
37/2.52 |
2.0 |
20.8 |
1855 |
RF14026-ES07Z-U(AS)-450/750V-1G240 |
1 x 240.0 |
61/2.25 |
2.2 |
25.4 |
2451 |
RF14026-ES07Z-U(AS)-450/750V-1G300 |
1 x 300.0 |
61/2.52 |
2.4 |
28.1 |
3031 |
RF14026-ES07Z-U(AS)-450/750V-1G400 |
1 x 400.0 |
61/2.85 |
2.6 |
31.6 |
3898 |
RF14026-ES07Z-U(AS)-450/750V-1G500 |
1 x 500.0 |
61/3.20 |
2.8 |
35.2 |
4894 |
RF14026-ES07Z-U(AS)-450/750V-1G630 |
1 x 630.0 |
127/2.52 |
2.8 |
39.1 |
6244 |
若导体绞合类型由class2 改为class5，则型号中的U 改为K
